浅层介质过滤系统由一个或多个标准的高速过滤单元组成,水流通过内部的布水器及集水器,利用不同的介质,能有效的去除颗粒物和减低浊度。若装上特定的滤料,例如活性炭,无烟煤等,还可以吸附去掉相应的有机物,离子等。
浅层过滤器特点和组合方式
过滤单元从罐体直径500mm到24000mm多种规格,可以有不同的安装方式。过滤器可作为独立的过滤系统,利用现有工艺中的供水泵,如果是作为旁滤,也可以单独配备它自己的泵。过滤器也可以多个处理单元安装在公用管道上,这样可以实现此系统无限过滤能力。

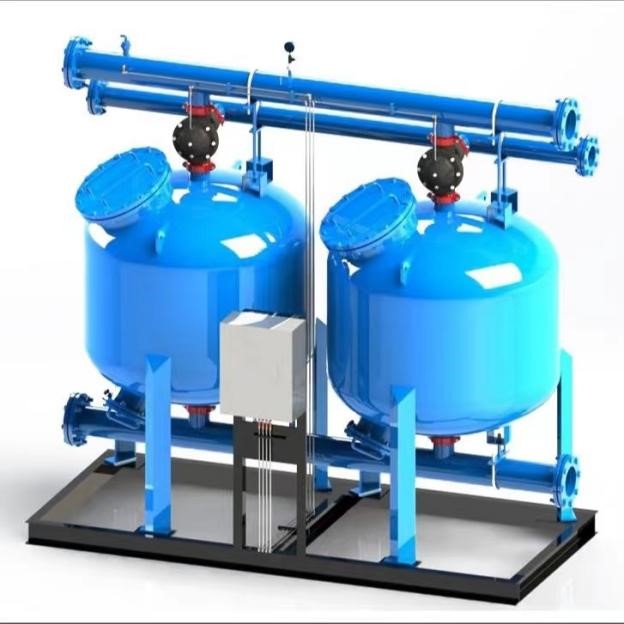

以下是浅层过滤器单元组合方式:

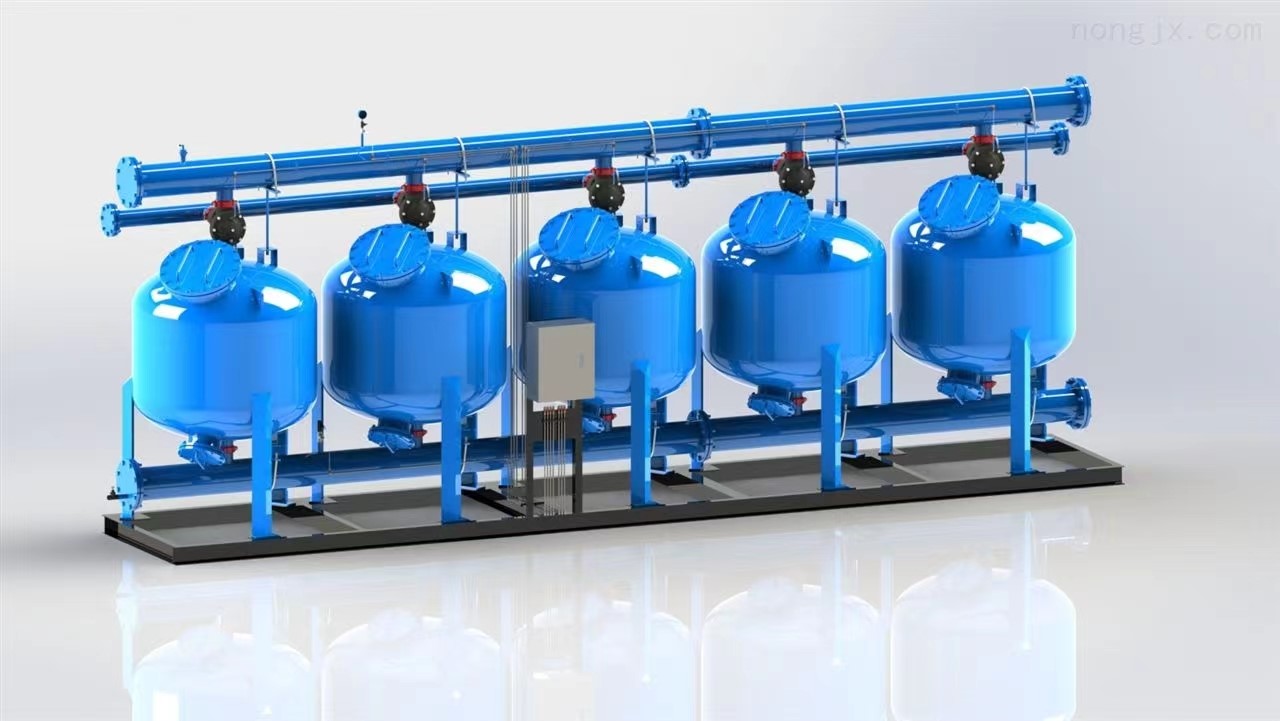

多罐组合,实现大水量、高滤速过滤,自压反洗,根据压差和时间控制,依次反洗
浅层过滤器技术参数
规格(mm) |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
料层厚度(mm) |
40-60 |
|||||||||
设备滤速(m/h) |
20-50 |
|||||||||
过滤水量(m3/h) |
8.5 |
15 |
23.5 |
34 |
46 |
60 |
76 |
95 |
115 |
|
参数说明 |
以上为单台处理水量,浅层沙设备台数可以根据工况设定 |
|||||||||
最大操作压力 |
0.60Mpa |
|||||||||
截污容量 |
5~10Kg/m3(滤层) |
|||||||||
过滤压头损失 |
运行初始入口、出口压差为0.02~0.04Mpa;过滤失效时入口、出口压差一≤0.10Mpa |
|||||||||
过滤精度 |
过滤前水中悬浮物 |
过滤后水中悬浮物 |
||||||||
≤20mg/L |
≤5.0mg/L |
|||||||||
20~50mg/L |
≤10.0mg/L |
|||||||||
50~200mg/L |
≤20.0mg/L |
|||||||||
清洗操作压力 |
自源反洗,压力≥0.3MPa |
|||||||||
清洗强度 |
8~15L/m2 · s |
|||||||||
清洗时间 |
≥180S |
|||||||||
反洗控制 |
时间、压差控制,依次反洗 |
|||||||||
组合方式 |
以上指标为单罐指标,浅层过滤器一般以多罐组合为主,总过滤流量为 单罐流量×罐体数量=浅层过滤系统过滤流量。 |
